产品介绍

SGE智能光伏直流汇流箱监控装置应用于智能光伏汇流箱,具备监测光电池阵列中电池板运行状态、光电池电流测量、光电池电压测量、汇流箱浪涌保护器状态采集、直流断路器状态采集、继电器接点输出用于驱动外部执行机构等功能。
智能光伏直流汇流箱监控装置可显示汇流箱各回路的实时数据和状态,并可以通过RS485接口与工控设备、计算机连接,组成智慧光伏运维测控系统。

产品特点

安装于室外壁挂式汇流箱体内，适应恶劣环境条件。

采用光伏供电(210-1500VDC)电源模块，防护等级达到IP30。

电流采集单元使用自主研发的传感器模块。

电流采集单元采用一体式结构，非拼接方式，提高可靠性。

产品外壳防护等级达到IP30，可对内部PCB板进行长期有效的保护。

本地有液晶屏显示，显示电流、电压、温度等。

串行通信接口1个，接口方式RS485，2500V为光电隔离+防雷。

采样处理1~24路光伏电池板电流(0~20A)，精准1%。

采用竖立安装方式，节省汇流箱空间。

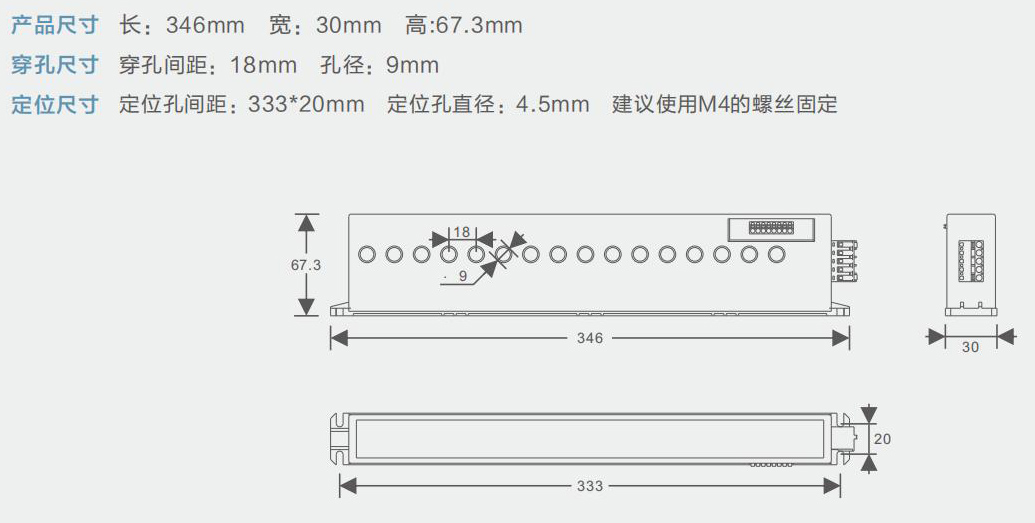

外观尺寸图

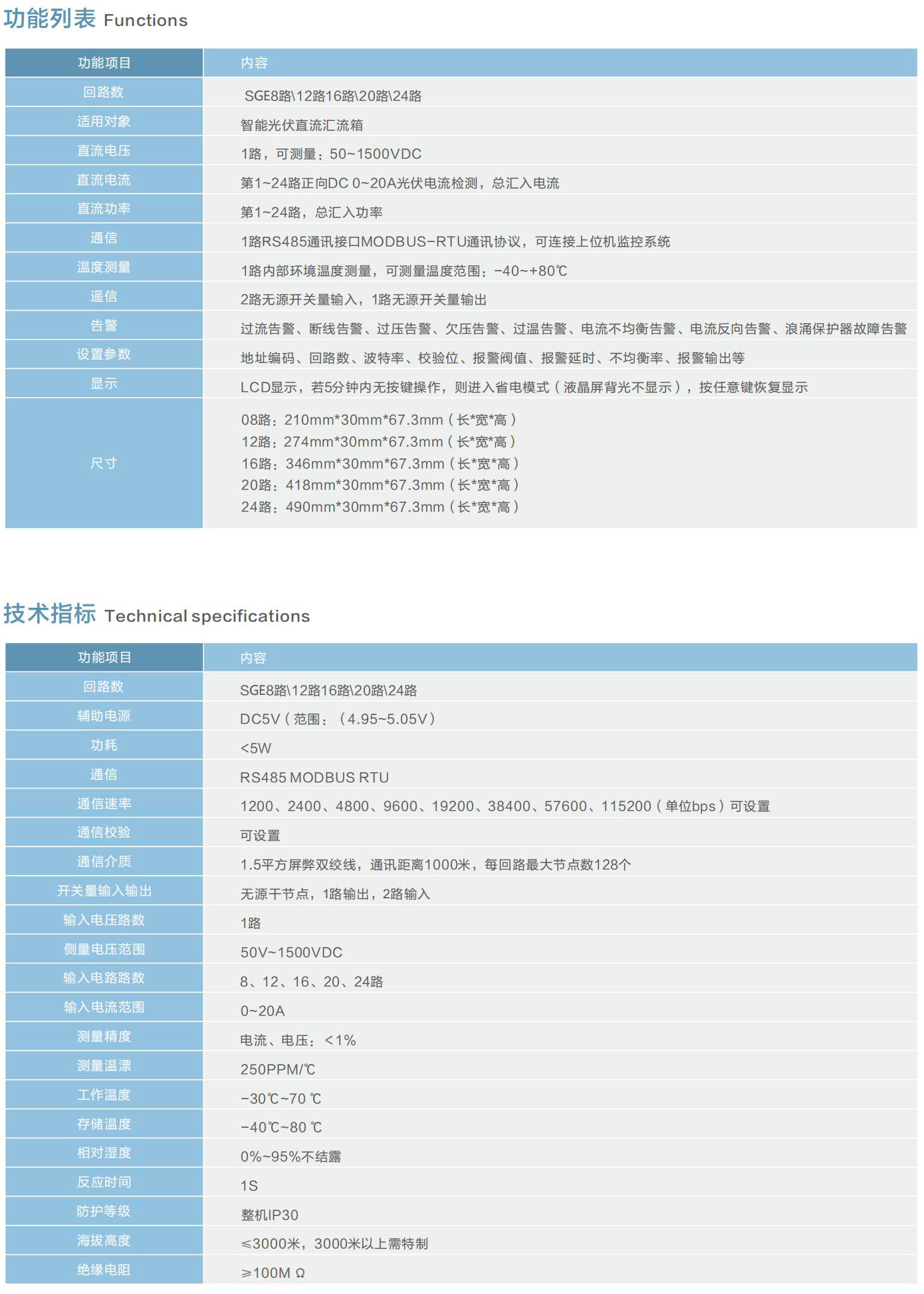

技术参数
